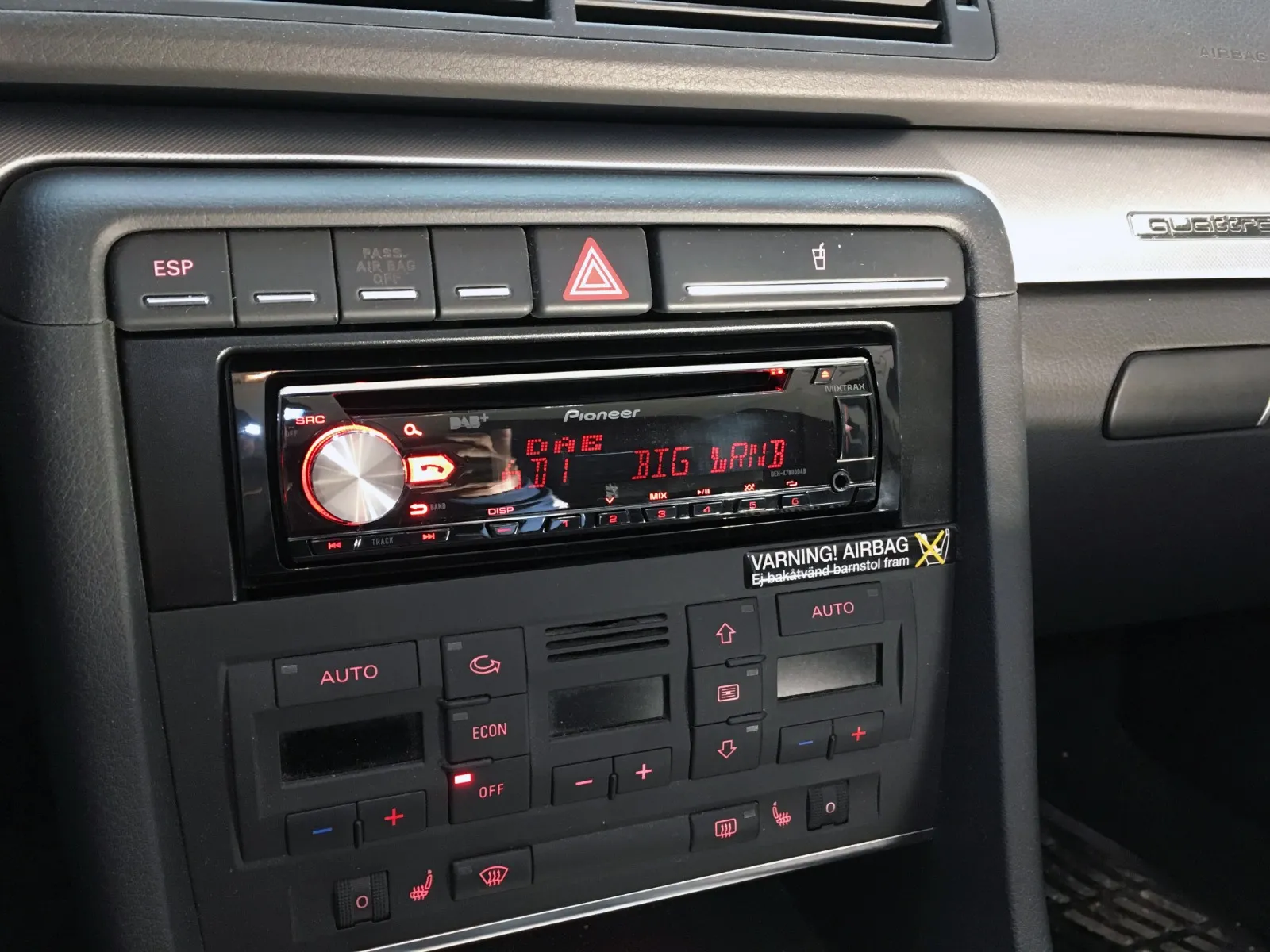

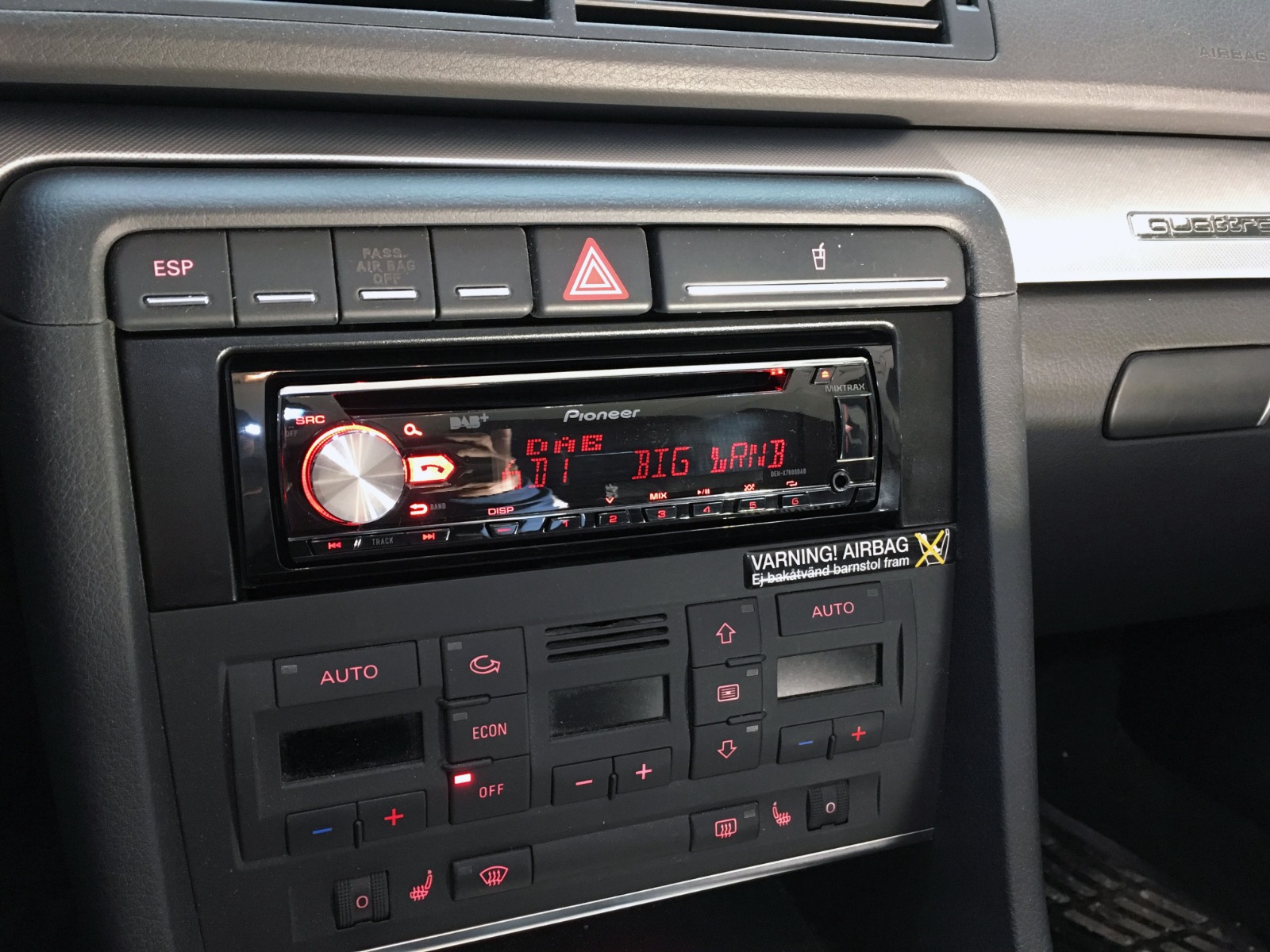

Audi Concert II er en av de vanligste radioene på markedet og finnes i mange modeller blant annet Audi A3, A4, A6 og TT. De kan være en utfordring å bytte hvis man ikke har gjort det før. Du bør regne med ca 1,5 timers jobb første gangen hvis du skal gjøre en komplett montering med dab-antenne og handsfree-mikrofon. Guiden kan også benyttes for andre audi-radioer med K-BUS med tanke på tenningsstrøm og tilsvarende oppkobling.

Guiden viser installasjon UTEN CAN-BUS/rattfjernkontroll-adapter. På modeller hvor kunden velger å kjøpe en CAN-BUS/rattfjernkontroll-adapter er oppkoling av tenningsstrøm unøvendig da alt er plug&play med disse adapterne og tenningsstrøm hentes ut fra det digitale CAN-BUS-signalet i bilen.

Kjennetegn

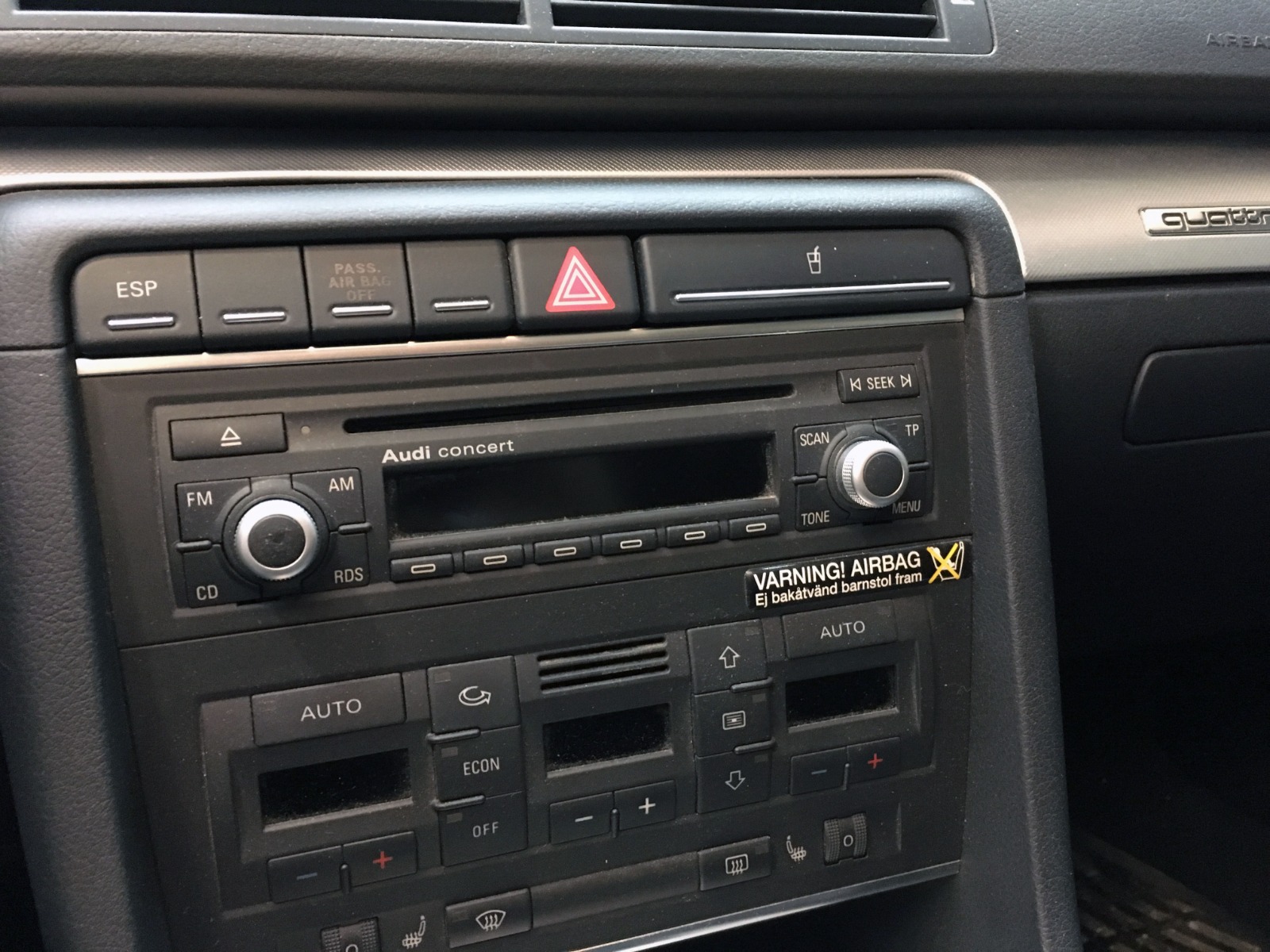

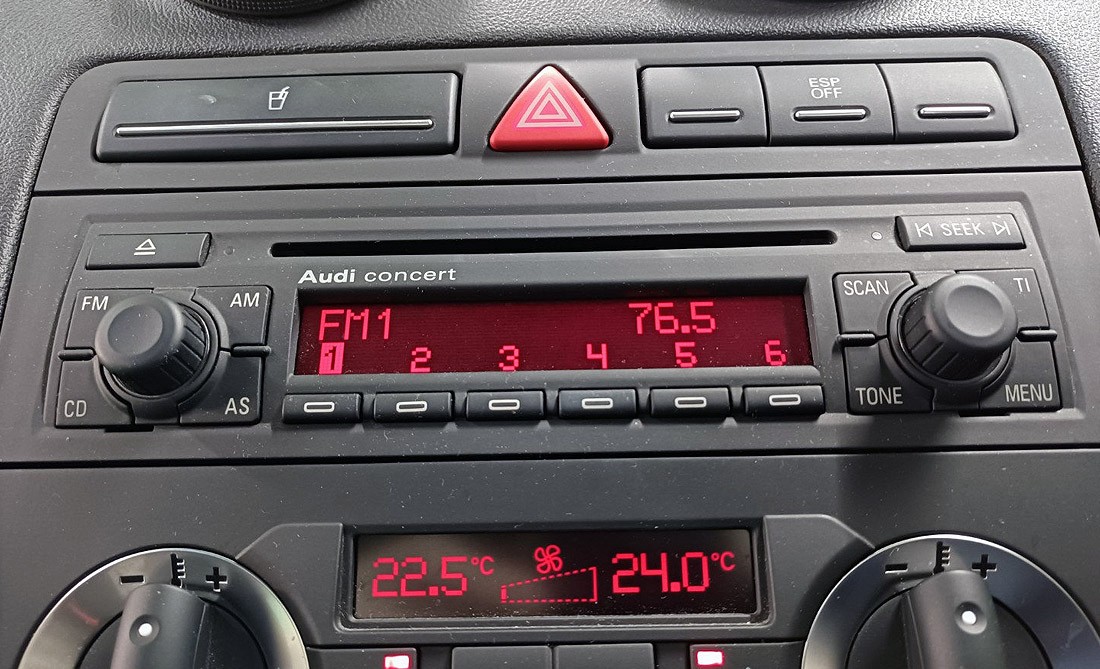

  • Audi Concert står i front
  • 1-DIN størrelse.

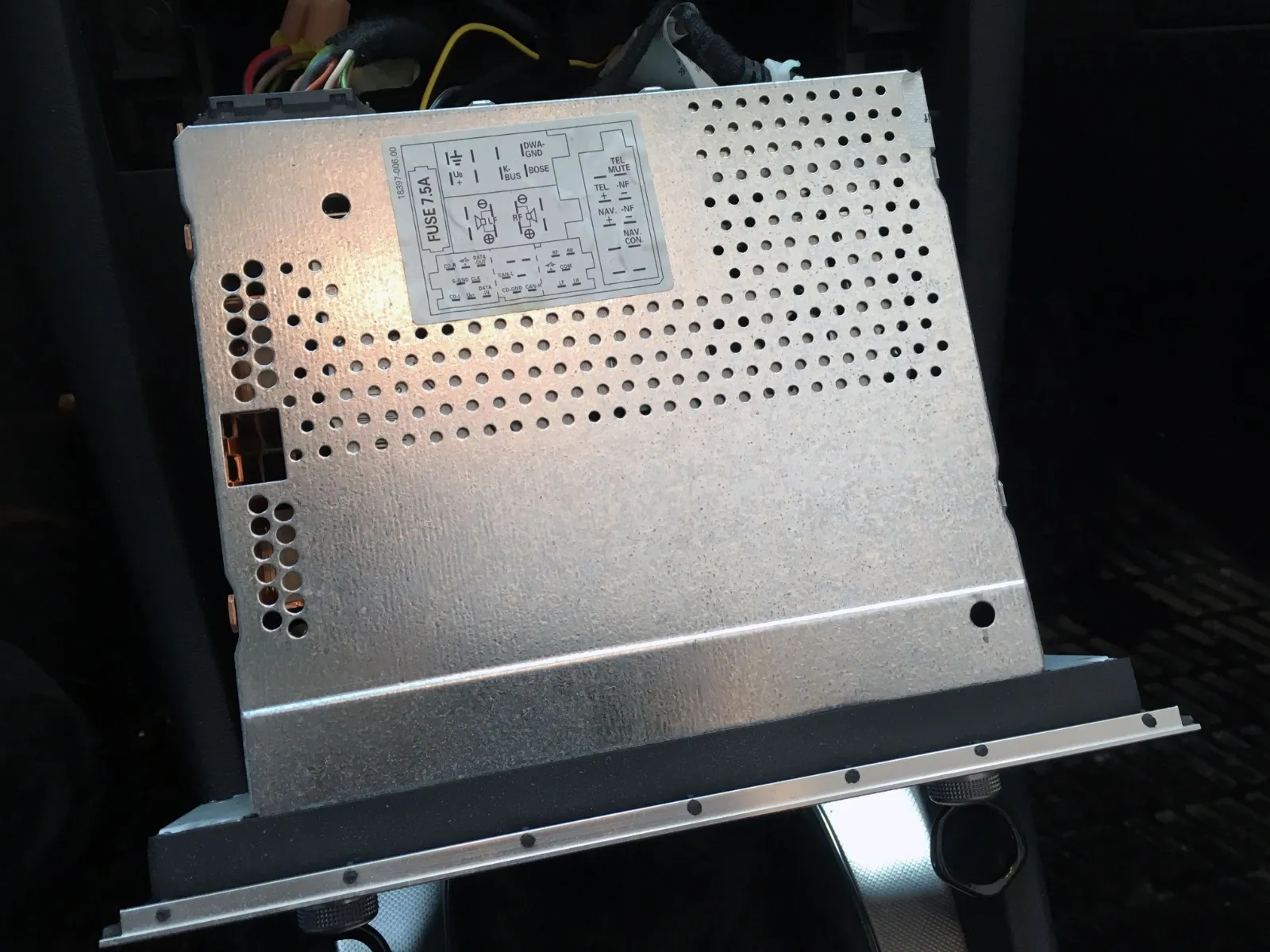

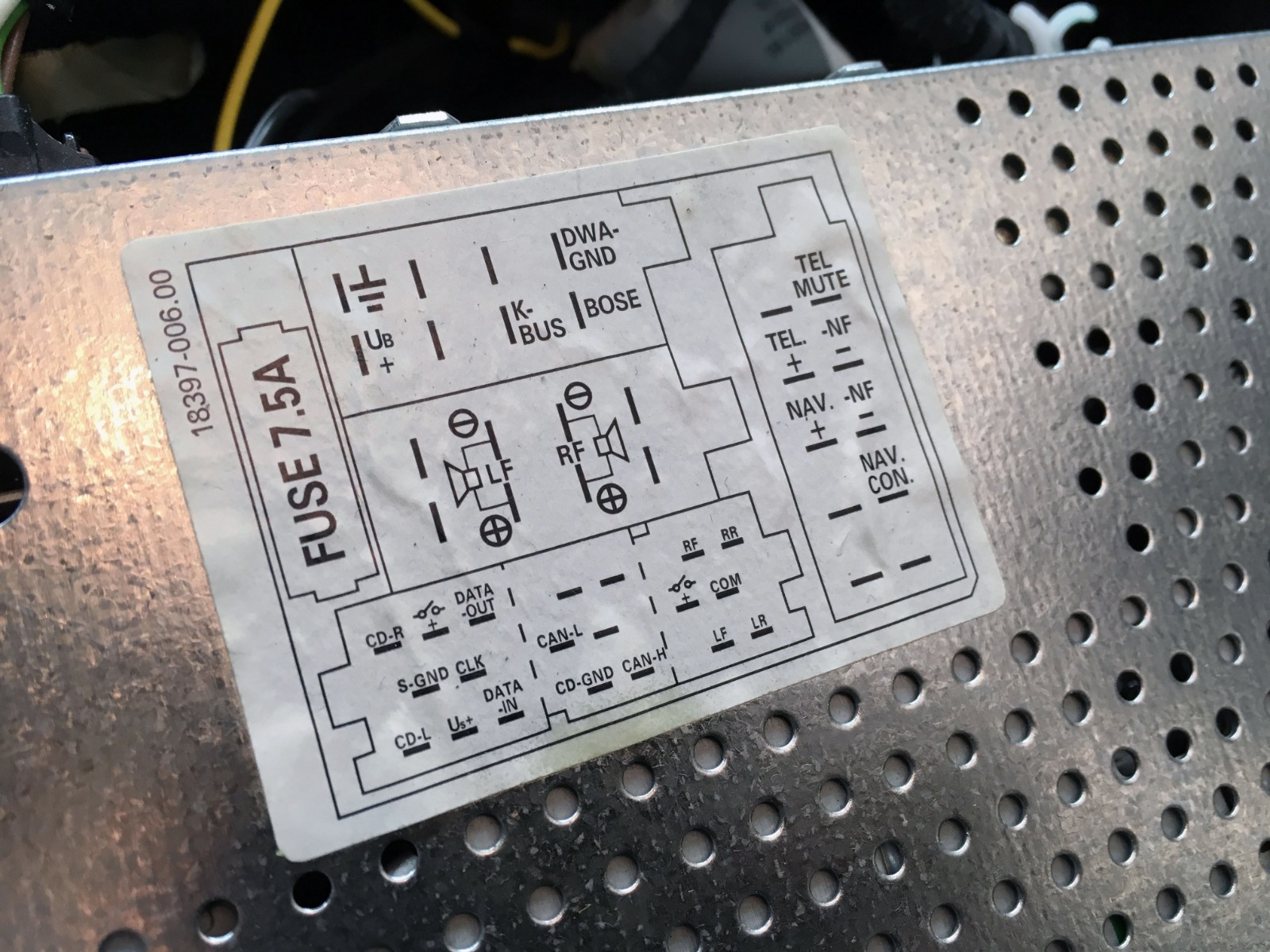

  • K-BUS-betegnelse på toppen av radioen

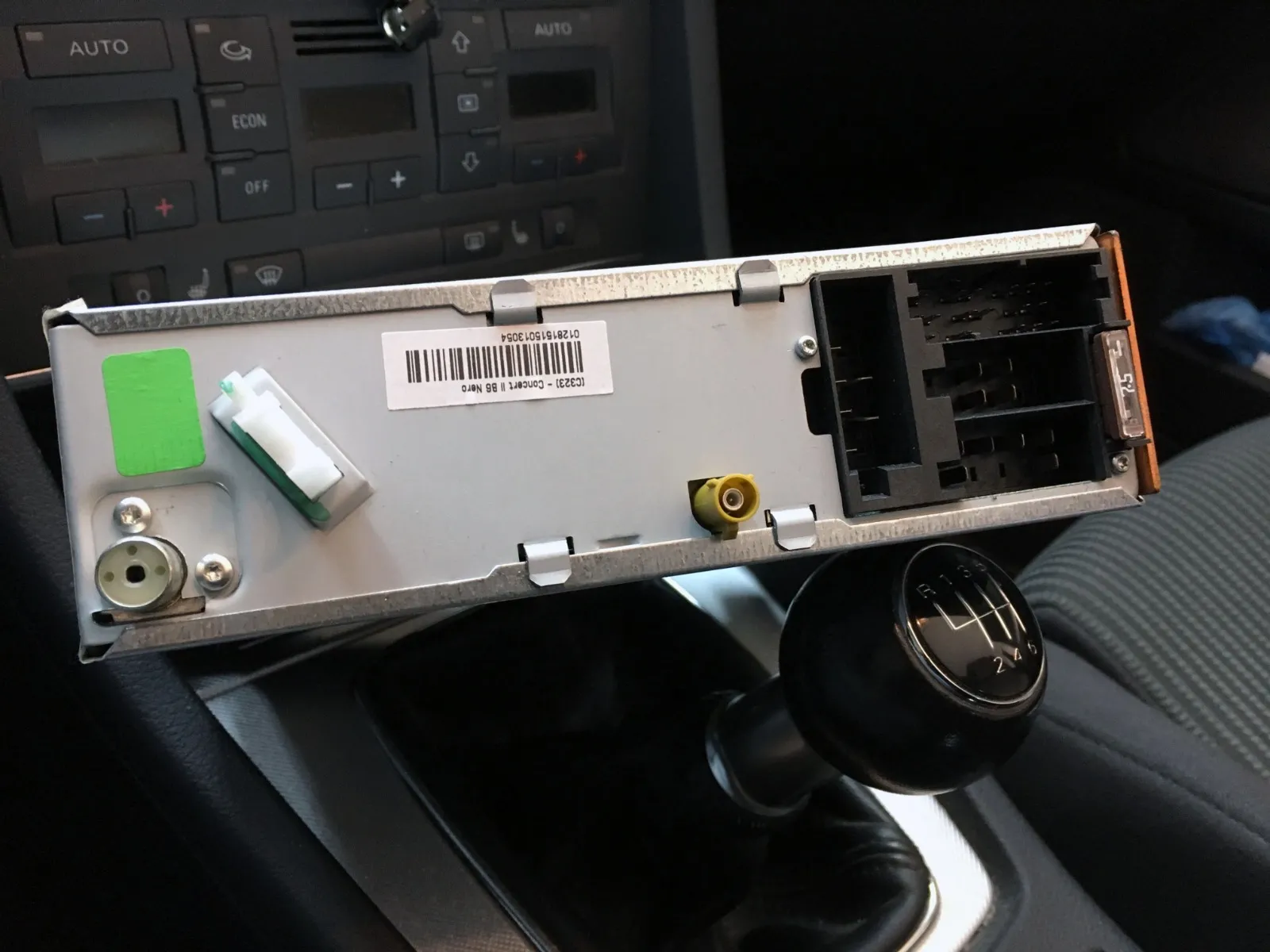

  • Tre kontakter. 2-ISO-kontakter + en bred MINI-iso-kontakt​​

Du trenger

  • T20 Torx skrujern/bits
  • Pipenøkkel 8
  • 4 VW uttrekksnøkler
  • Plastbrekk for løsning av interiørdeksler er en fordel

Dette gjør du

  • Dra ut radioen med uttrekksnøklene. Uten disse får du sannsynligvis ikke radioen ut eller vil ødelegge festebøylene på radioen. ​​​

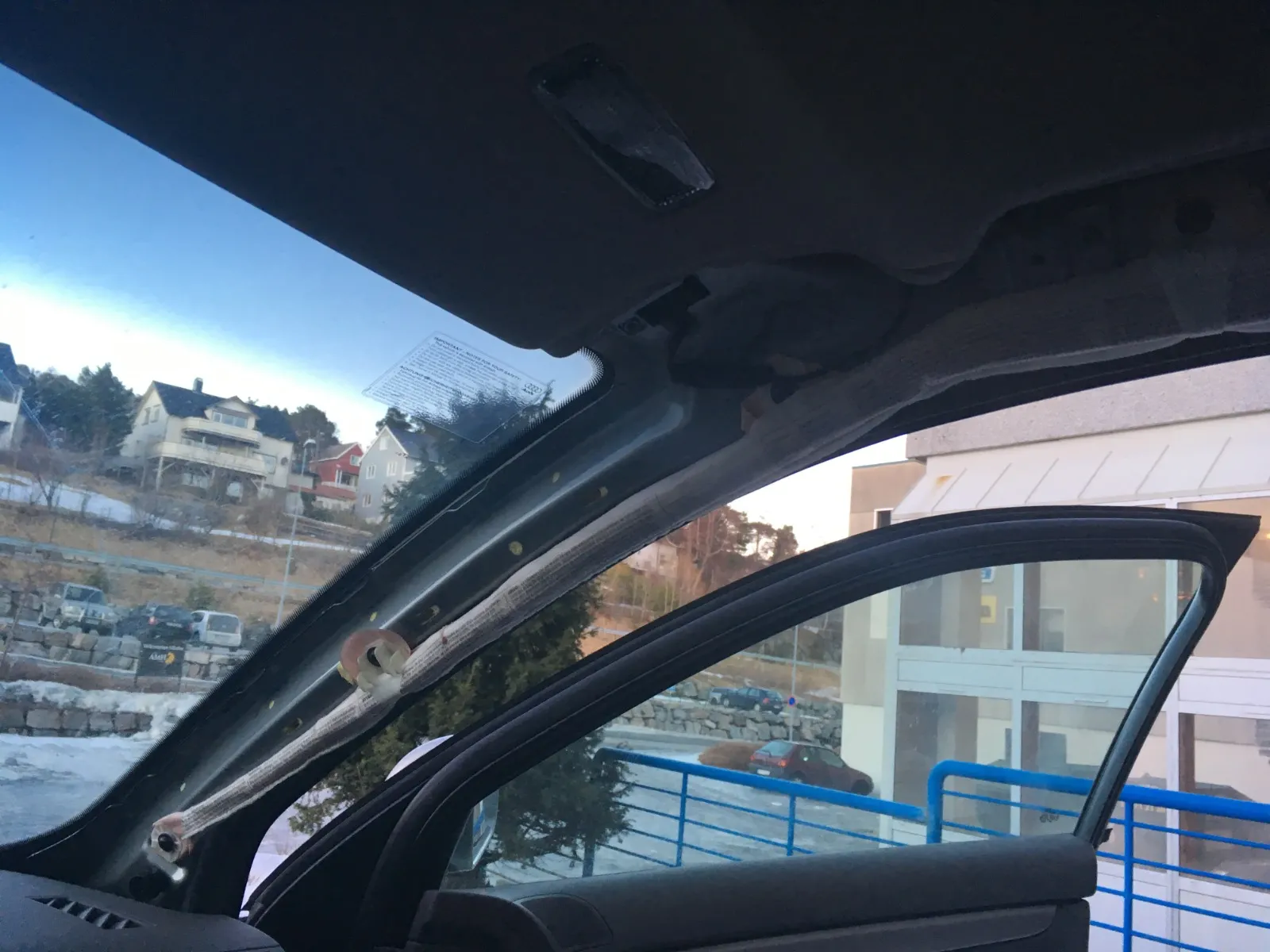

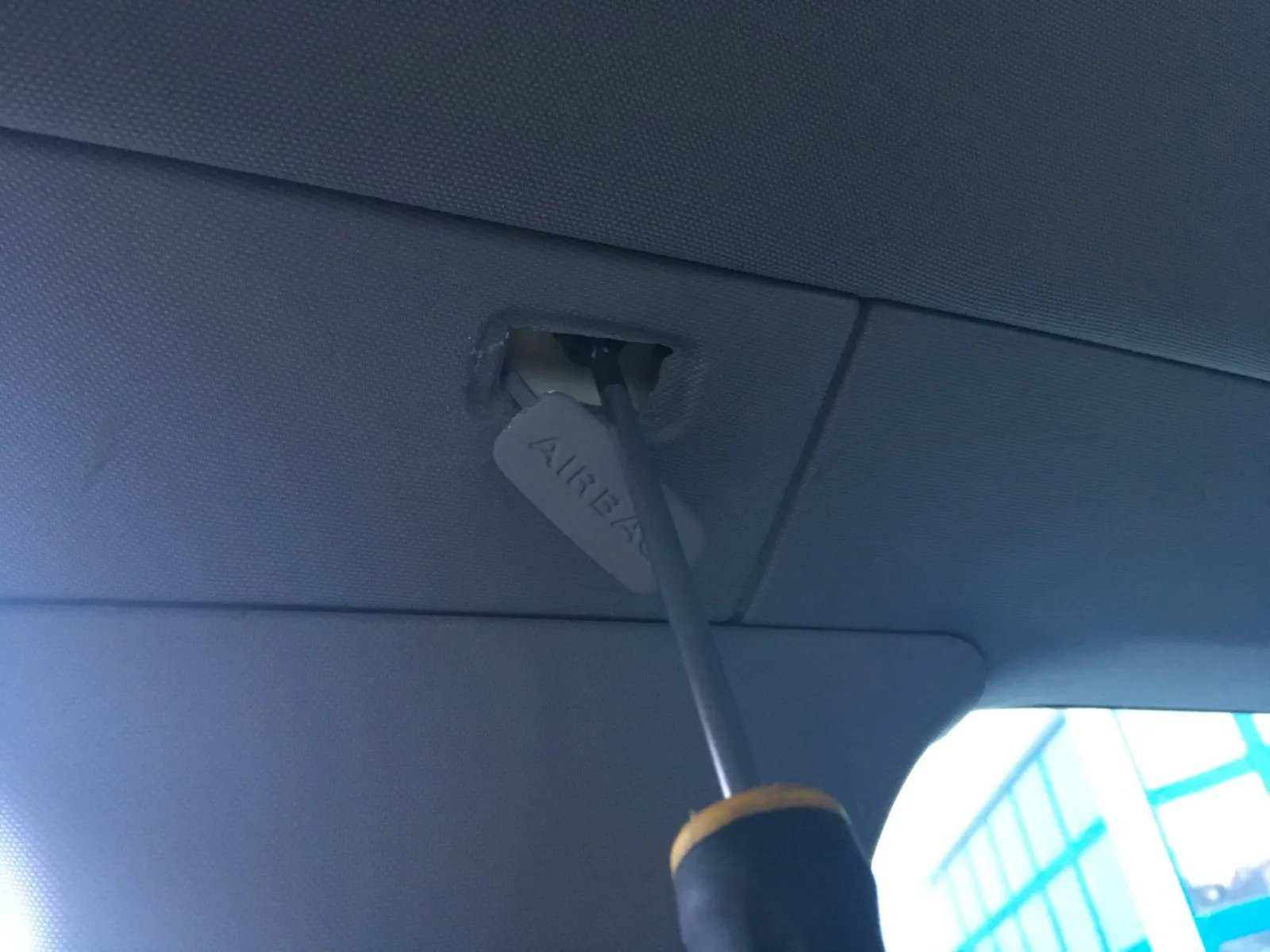

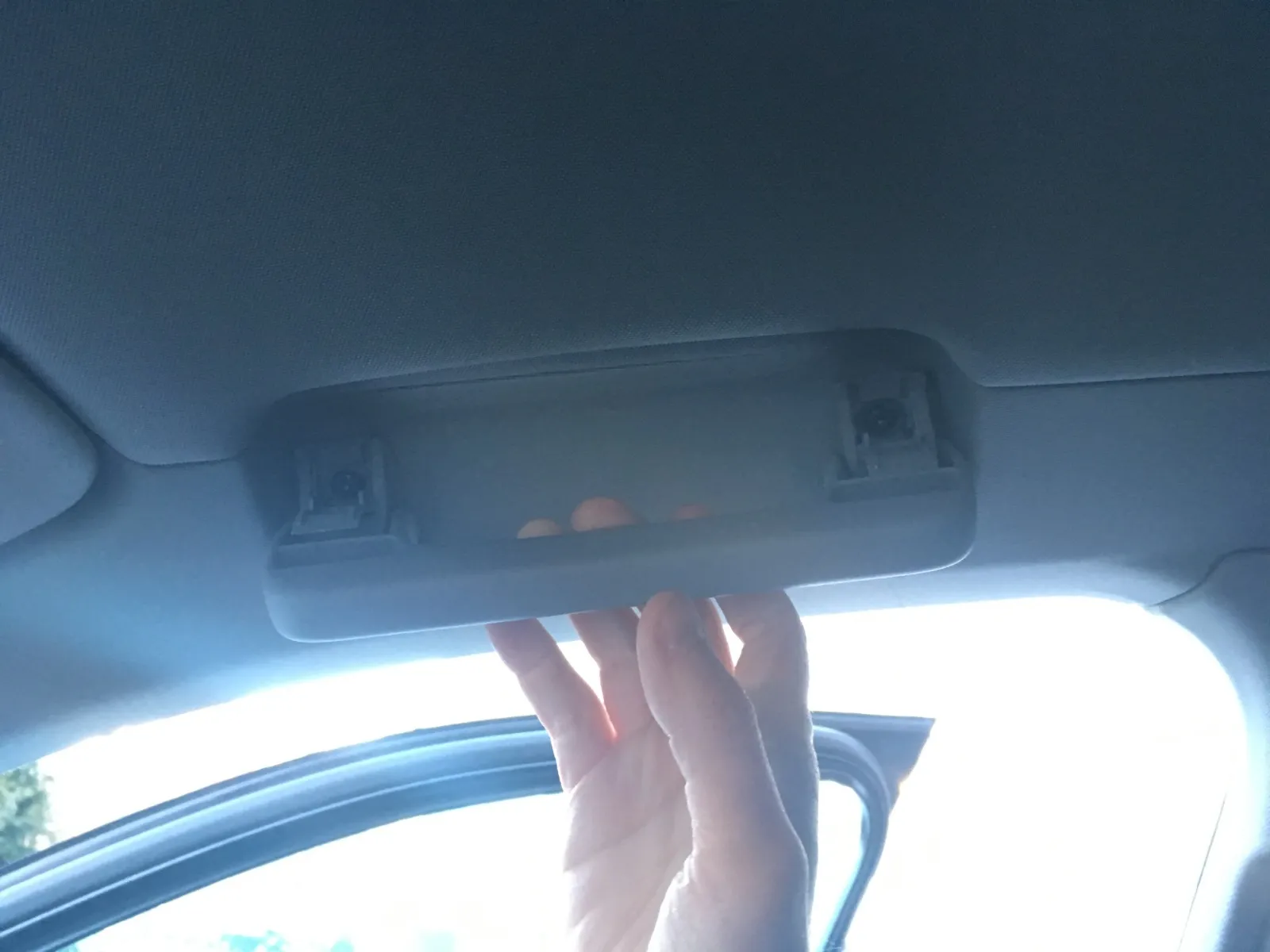

  • Løsne a-stople-dekselet på venstre førerside om du skal montere ny radio med blåntann-mikrofon. Bildet viser her demontering av a-stopledekselet på passasjersiden. Airbag-deksel må løsnes med et lite flattjern eller lignende.

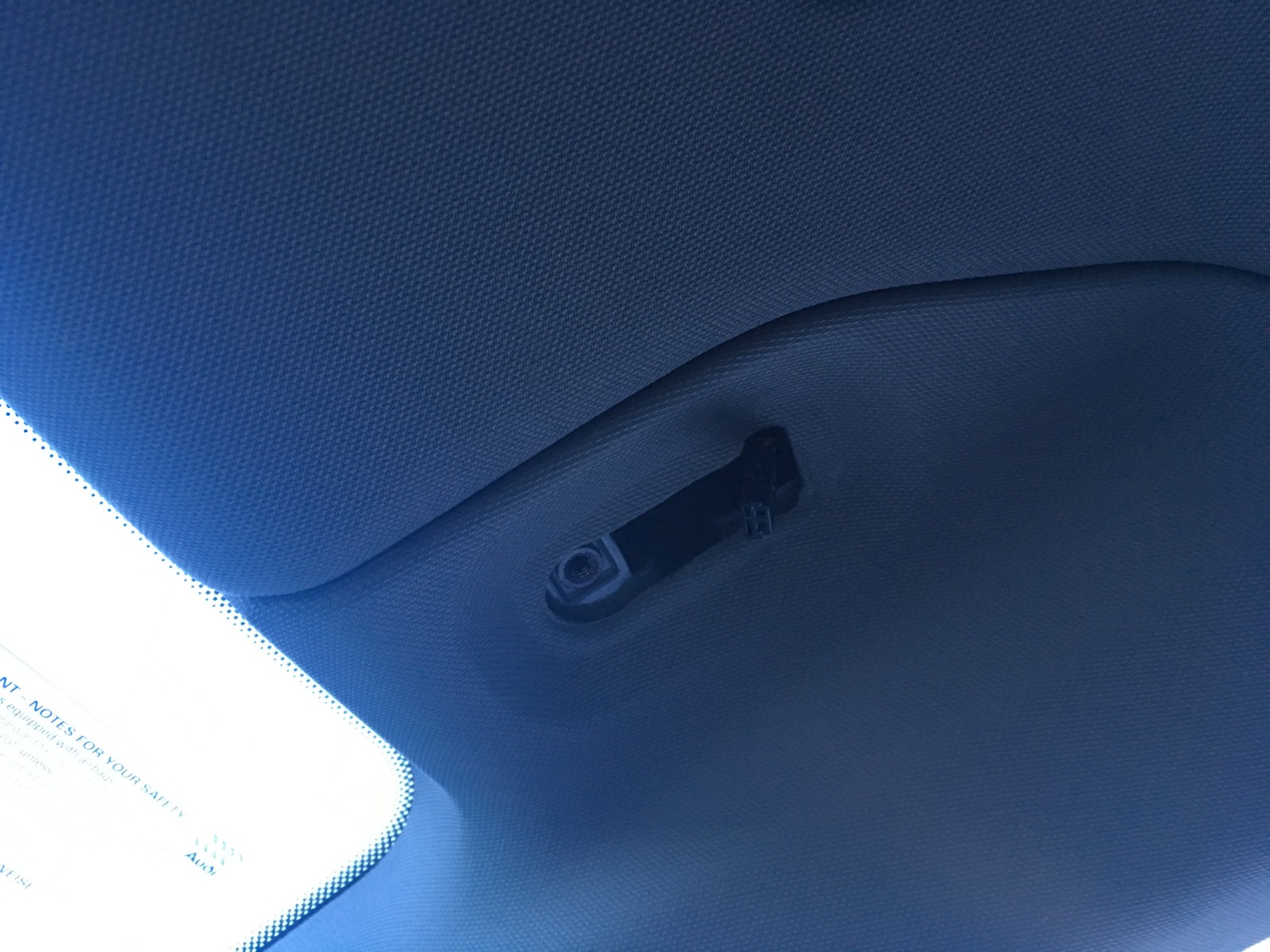

  • Hold mikrofonen ca 10-15 cm unna der du vil montere den slik at du har god margin på lengden til kablen. Tape kabelen fast så mikrofonen henger i området hvor du vil ha den. Ved å tape den vil du også slippe å ødelegge kabelen når du skal feste a-stolpen igjen og den vil ikke henge i veien for festebrakettene. Gaffatape er fin å bruke og enkel å dele opp uten saks.

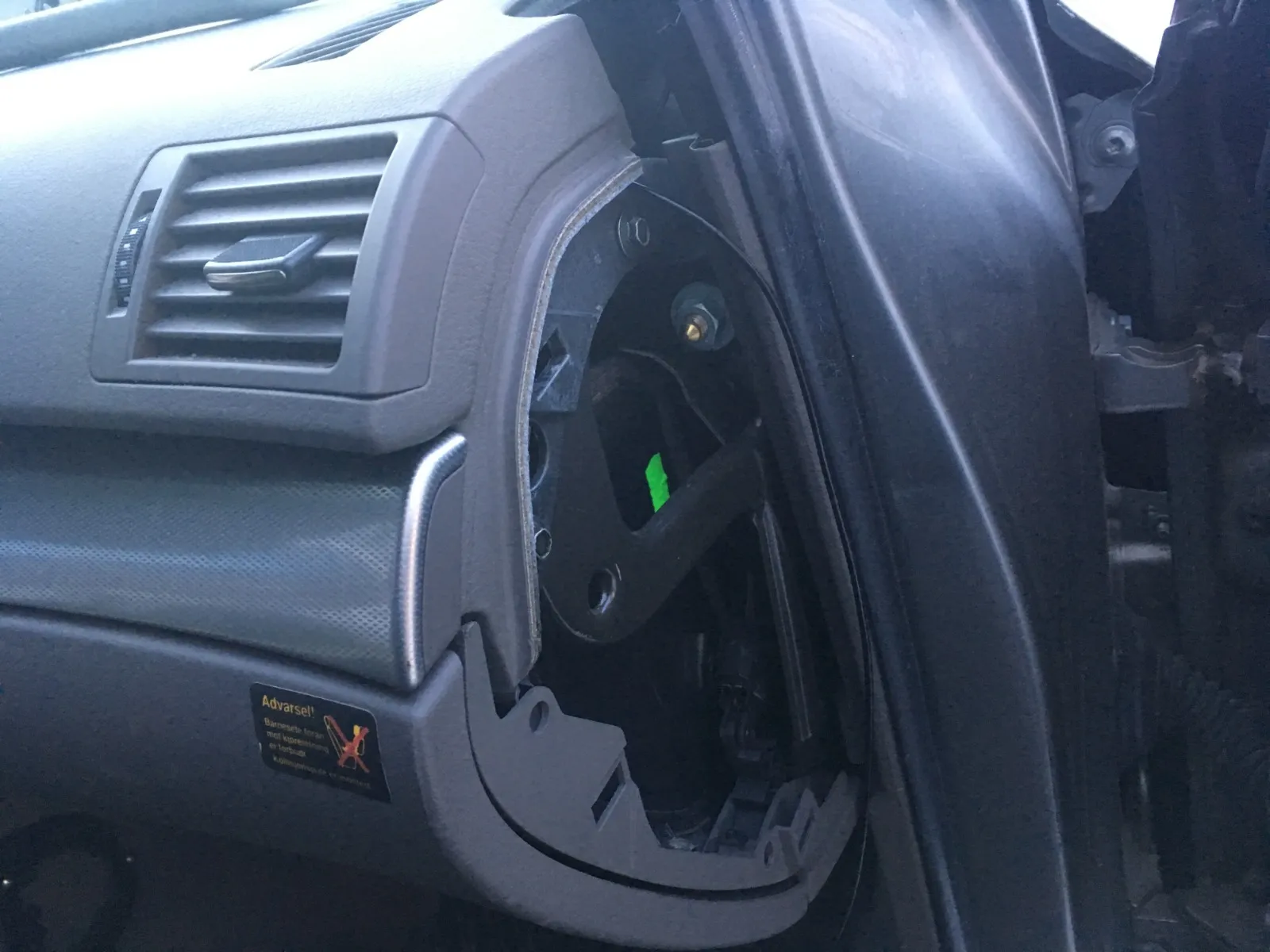

  • Løsne sidepanel på førersiden med et plastbrekk eller flattjern
  • Trekk kabelen ned langs a-stolpen og inn ved sikrings-panelet

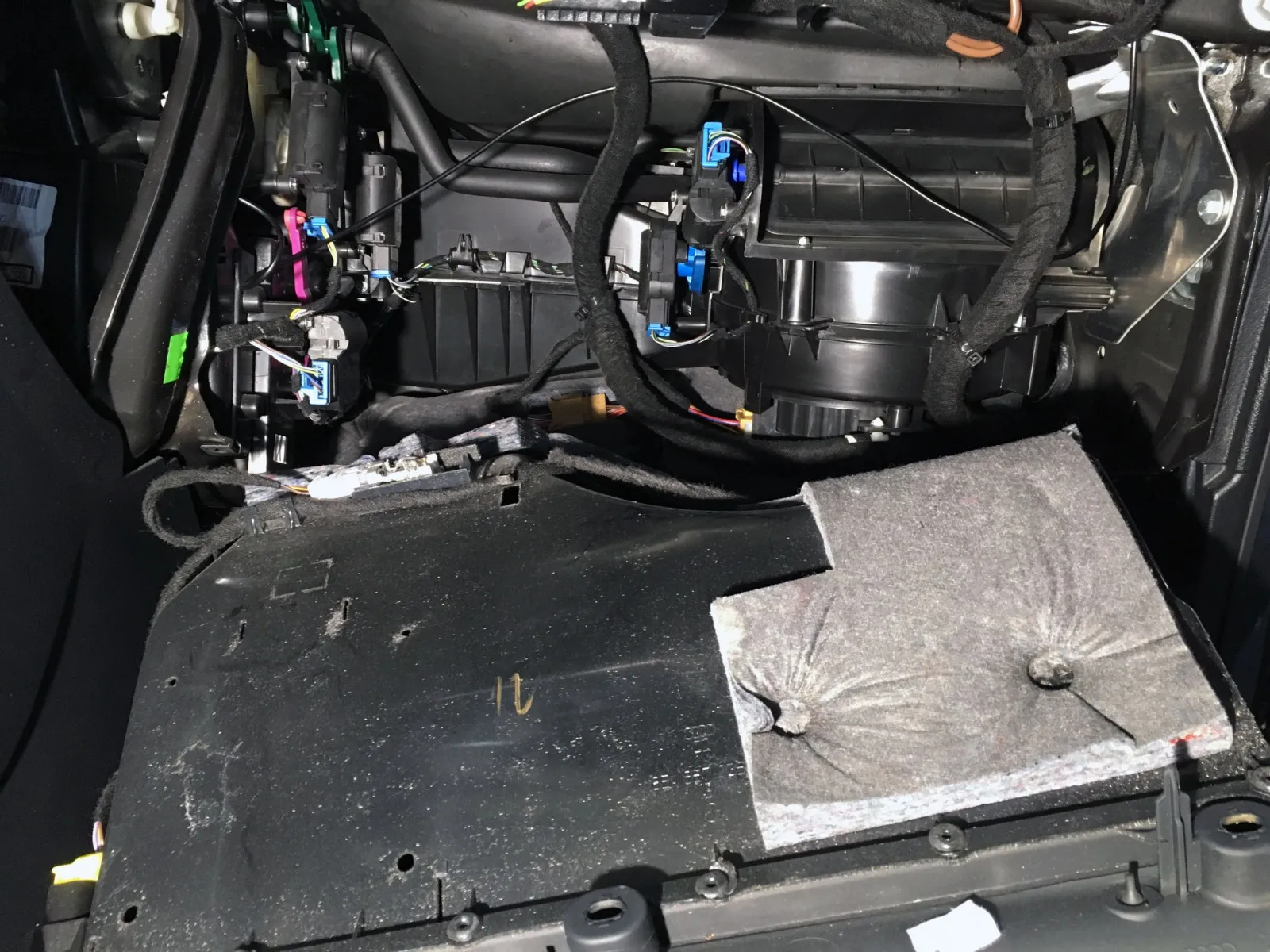

  • Det anbefales å skru løs deksel under rattstamme for å enkelt trekke kabler inn til radioen (3 bolter)

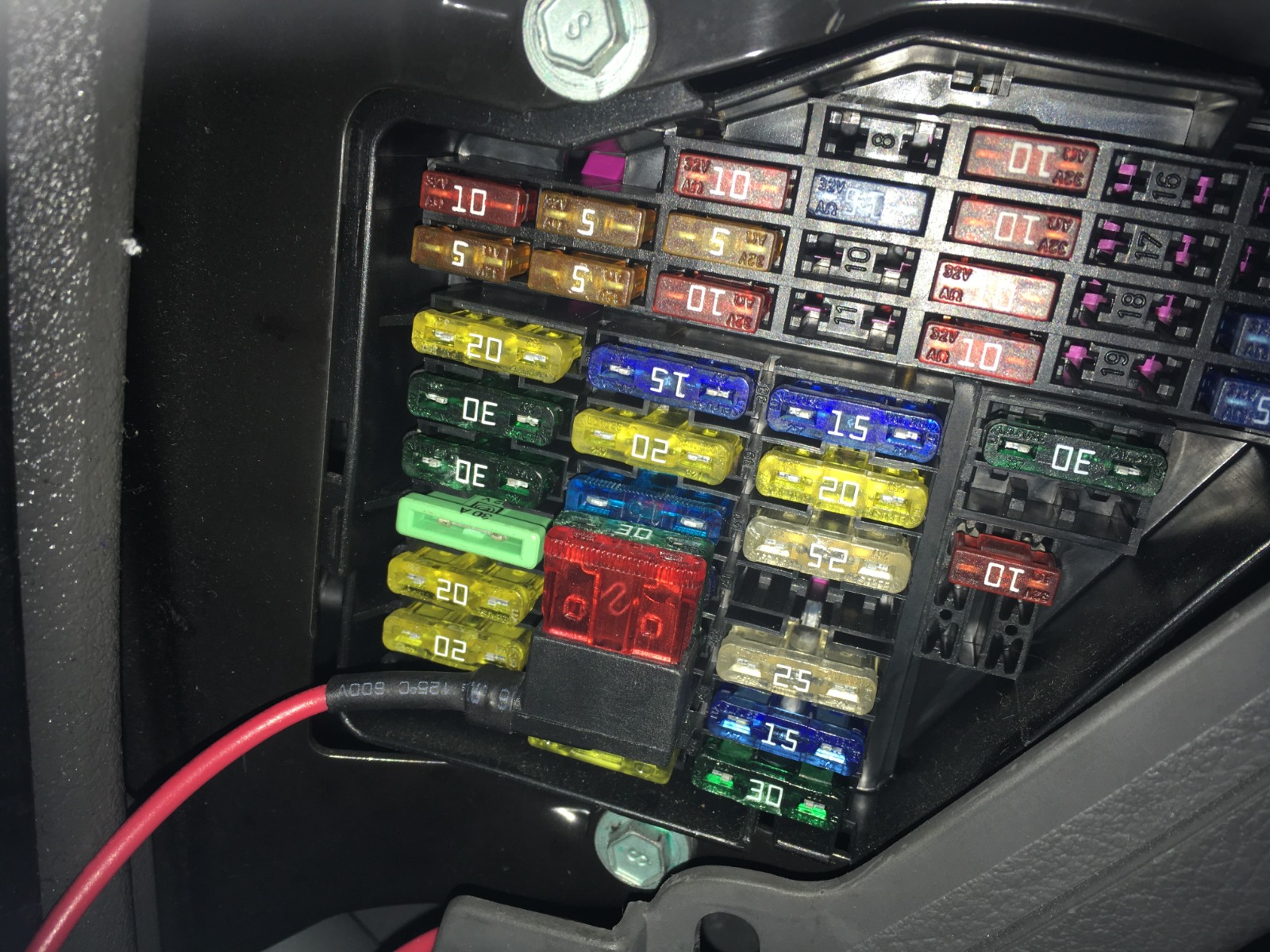

  • Dette blir kursen for tenningsttrømmen til den nye radioen. Den originale radioen tennes ved hjelp av CAN-BUS/digitale signaler. Den nye ettermarkedsradioen trenger 12V tenningsstrøm. Sikringsuttaket kobles i HELT TIL SLUTT. Bildet illustrerer bare hvor den normalt kan plasseres.

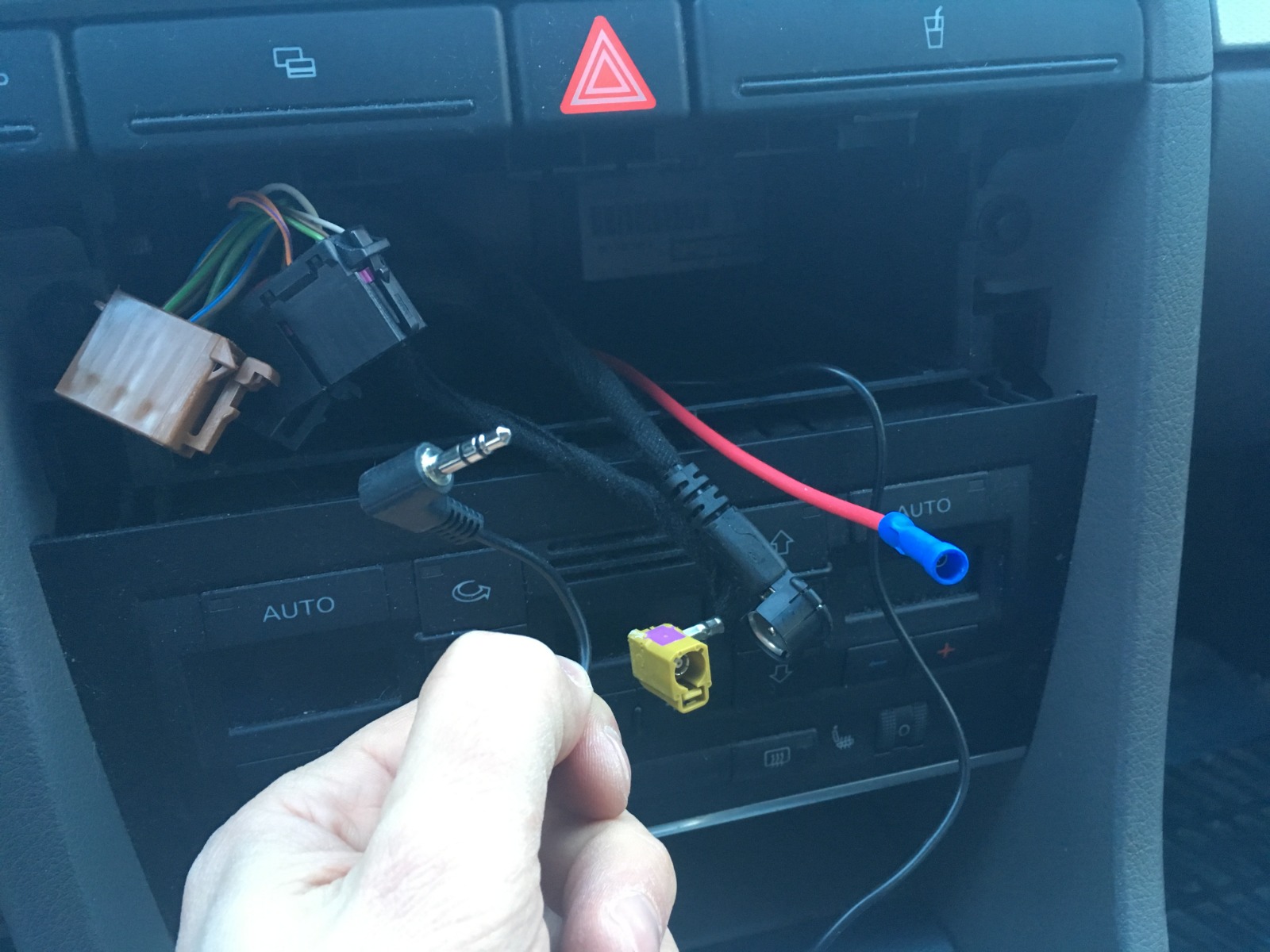

Bilder viser 2.5mm jack for mikrofon og rød tenningskabel fra sikringsskap ferdig trukket frem til radio-lommen

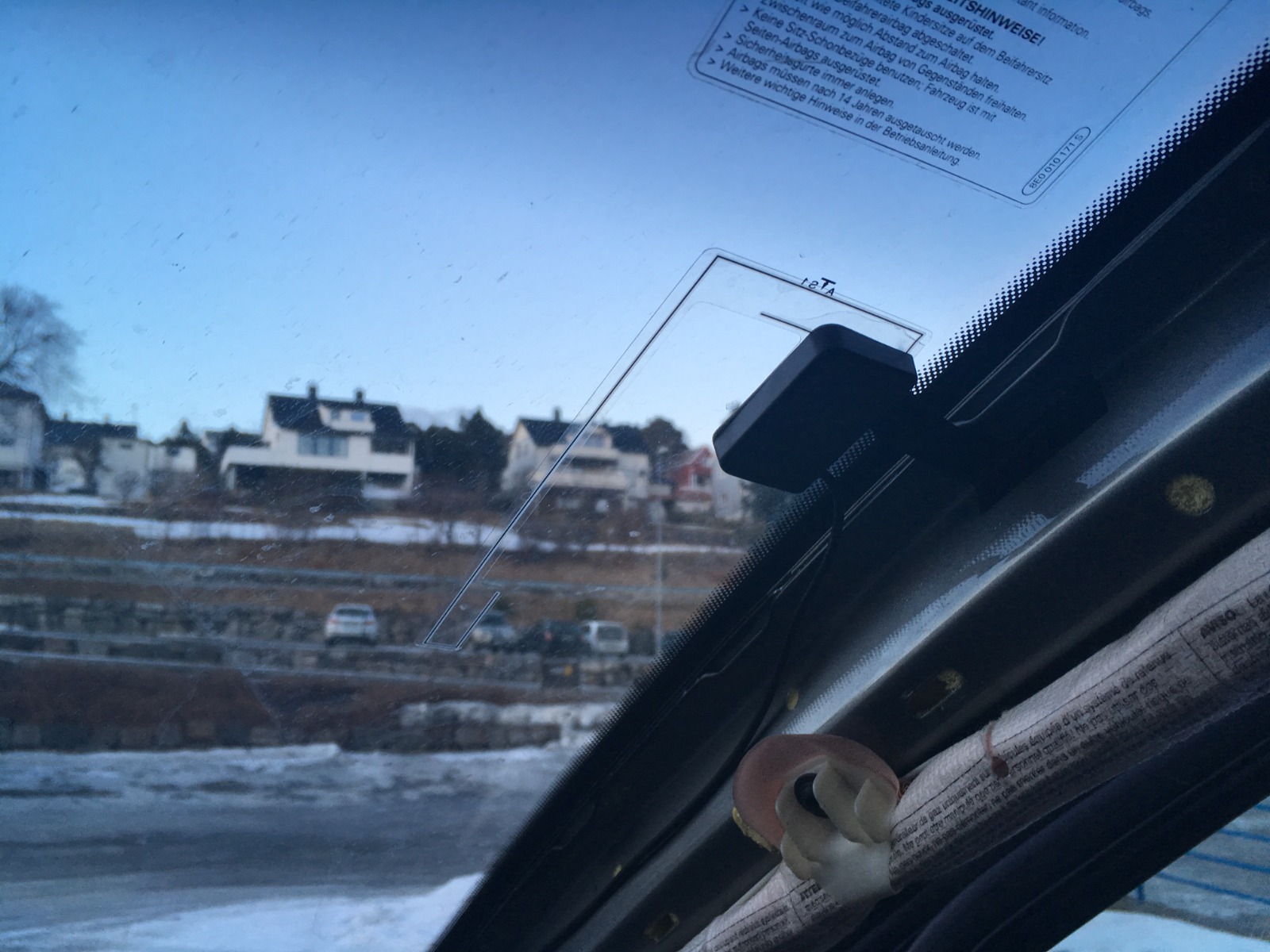

  • Løsne a-stolpe-deksel på høyre side for å montere dab-antenne
  • Løsne sidepanel for å trekke kabel inn mot radio-lomme. Det anbefales også her å løsne hanskerom med pipenøkkel str. 8

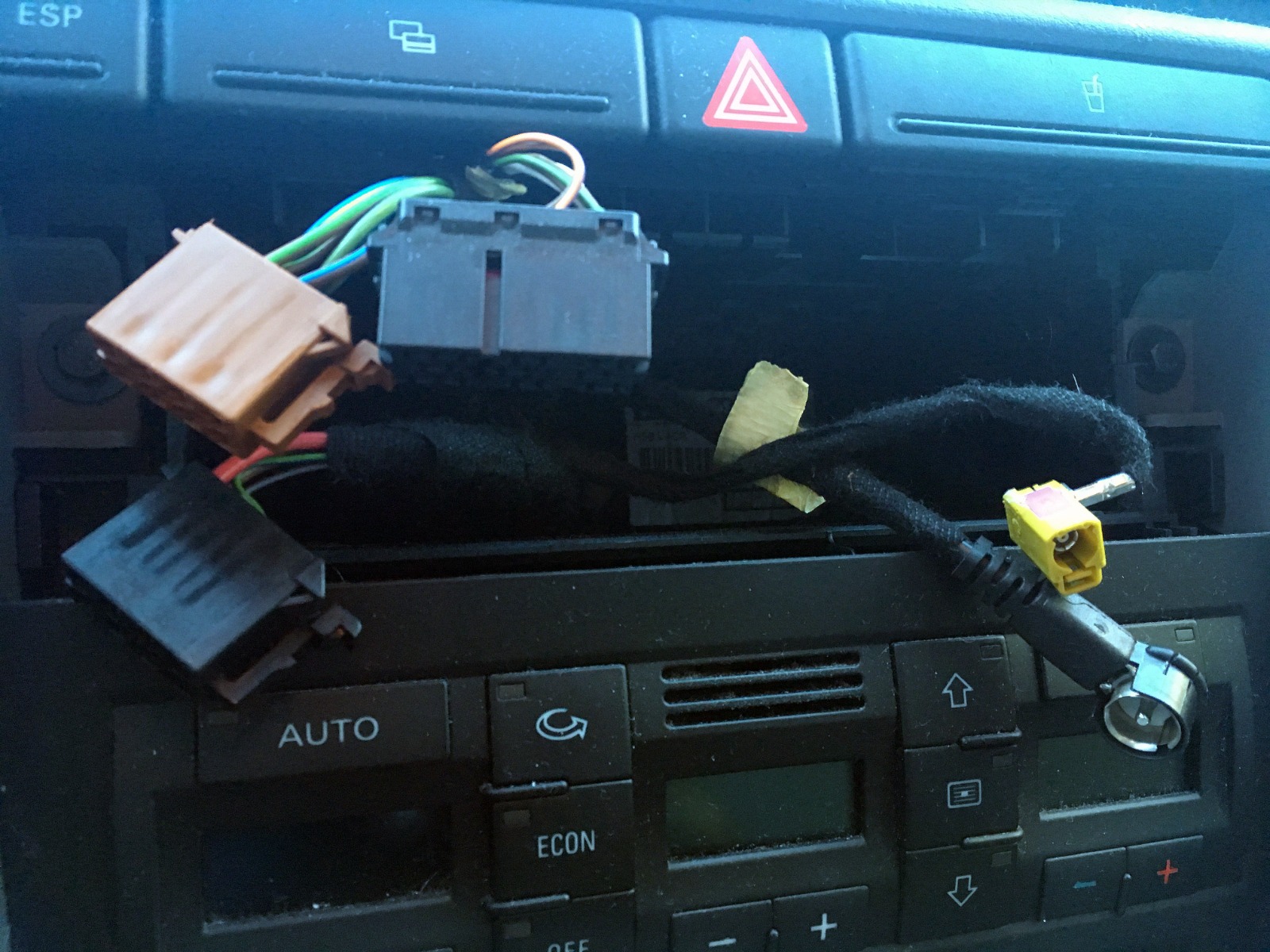

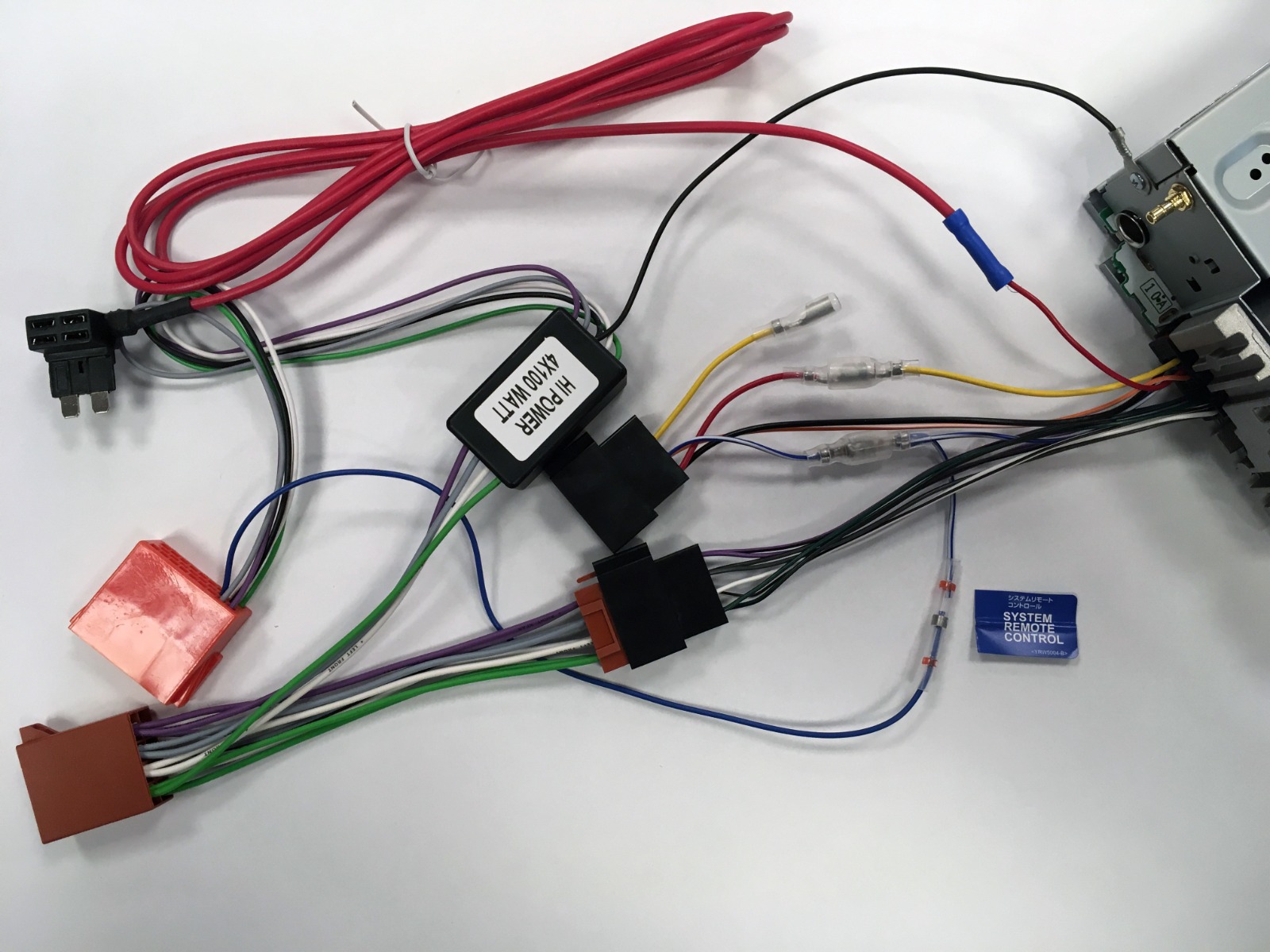

  • Fest rød kabel på rød til radioen
  • Gul byttes om og går til tidligere rød fra bilen (permanent strøm/minne)

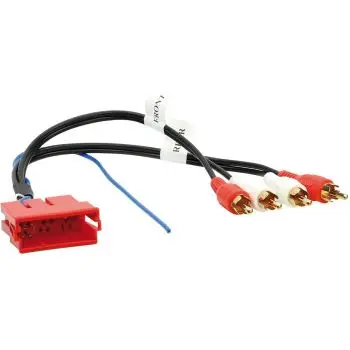

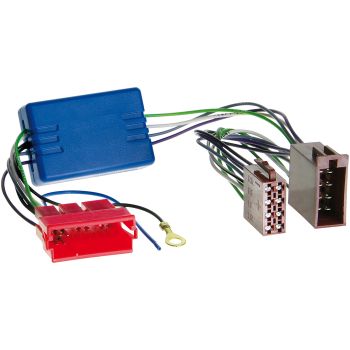

  • Sort kabel fra aktivsystem-adapter kobles til jord, enten med skjøtehylse eller ringkabelsko som kan skrus i radioen
  • Blå kabel fra aktivsystem-adapter kobler til blå og hvit ut ifra radioen (12V tenningsstrøm/styrestrøm)
